Arquitecturas de Redes.

Arquitecturas de Redes.


Arquitectura SRA

La red de control de trayectoria provee el control de enrutamiento y flujo; el principal servicio que proporciona la capa de control del enlace de datos dentro de la red de control de trayectoria es la transmisión de datos por enlaces individuales.La red de control de trayectoria tiene dos capas: la capa de control de trayectoria y la capa de control de enlace de datos. El control de enrutamiento y de flujo son los principales servicios proporcionados por la capa de control de trayectoria, mientras que la transmisión de datos por enlaces individuales es el principal servicio que proporciona la capa de control de enlace de datos.

 Arquitectura de Red Digital (DRA)

Esta es una arquitectura de red distribuida de la Digital EquipmentCorporation. Se le llama DECnet y consta de cinco capas. La capa física, de control de enlace de datos, de transporte y de servicios de la red corresponden casi exactamente a las cuatro capas inferiores del modelo OSI. La quinta capa, la de aplicación, es una mezcla de las capas de presentación y aplicación del modelo OSI. La DECnet no cuenta con una capa de sesión separada.

La DECnet, al igual que la ASR de IBM, define un marco general tanto para la red de comunicación de datos como para el procesamiento distribuido de datos. El objetivo de la DECnet es permitir la interconexión generalizada de diferentes computadoras principales y redes punto a punto, multipunto o conmutadas de manera tal que los usuarios puedan compartir programas, archivos de datos y dispositivos de terminal remotos.

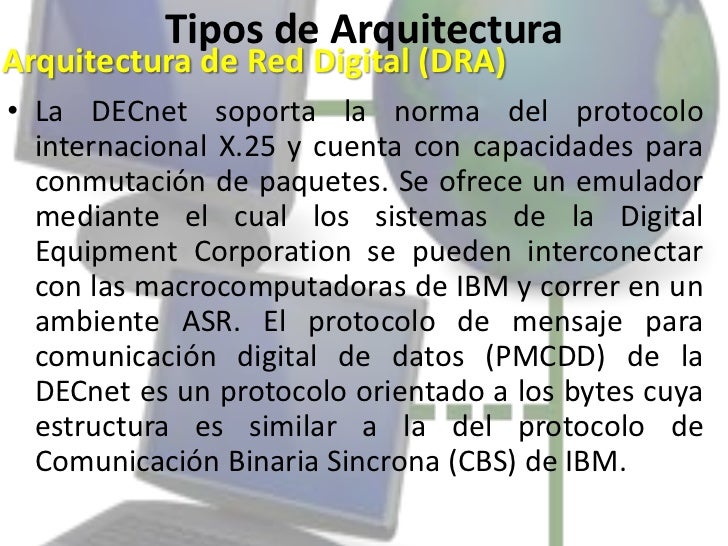

La DECnet soporta la norma del protocolo internacional X.25 y cuenta con capacidades para conmutación de paquetes. Se ofrece un emulador mediante el cual los sistemas de la Digital EquipmentCorporation se pueden interconectar con las macrocomputadoras de IBM y correr en un ambiente ASR. El protocolo de mensaje para comunicación digital de datos (PMCDD) de la DECnet es un protocolo orientado a los bytes cuya estructura es similar a la del protocolo de Comunicación Binaria Sincrona (CBS) de IBM.

Tipos de Arquitectura Arcnet

La Red de computación de recursos conectadas (ARCNET, AttachedResource Computing Network) es un sistema de red banda base, con paso de testigo (token) que ofrece topologías flexibles en estrella y bus a un precio bajo. Las velocidades de transmisión son de 2.5 Mbits/seg. ARCNET usa un protocolo de paso de testigo en una topología de red en bus con testigo, pero ARCNET en si misma no es una norma IEEE. En 1977, Datapoint desarrollo ARCNET y autorizo a otras compañías. En 1981, Standard Microsystems Corporation (SMC) desarrollo el primer controlador LAN en un solo chip basado en el protocolo de paso de testigo de ARCNET. En 1986 se introdujo una nueva tecnología de configuración de chip.ARCNET tiene un bajo rendimiento, soporta longitudes de cables de hasta 2000 pies cuando se usan concentradores activos. Es adecuada para entornos de oficina que usan aplicaciones basadas en texto y donde los usuarios no acceden frecuentemente al servidor de archivos. Las versiones más nuevas de ARCNET soportan cable de fibra óptica y de par-trenzado. Debido a que su esquema de cableado flexible permite de conexión largas y como se pueden tener configuraciones en estrella en la misma red de área local. ARCNET es una buena elección cuando la velocidad no es un factor determinante pero el precio si.

ARCNET proporciona una red robusta que no es tan susceptible a fallos como Ethernet de cable coaxial si el cable se suelta o se desconecta. Esto se debe particularmente a su topología y a su baja velocidad de transferencia. Si el cable que une una estación de trabajo a un concentrador se desconecta o corta, solo dicha estación de trabajo se va a abajo, no la red entera. El protocolo de paso de testigo requiere que cada transacción sea reconocida, de modo no hay cambios virtuales de errores, aunque el rendimiento es mucho más bajo que en otros esquemas de conexión de red.

 Tipos de Arquitectura Ethernet

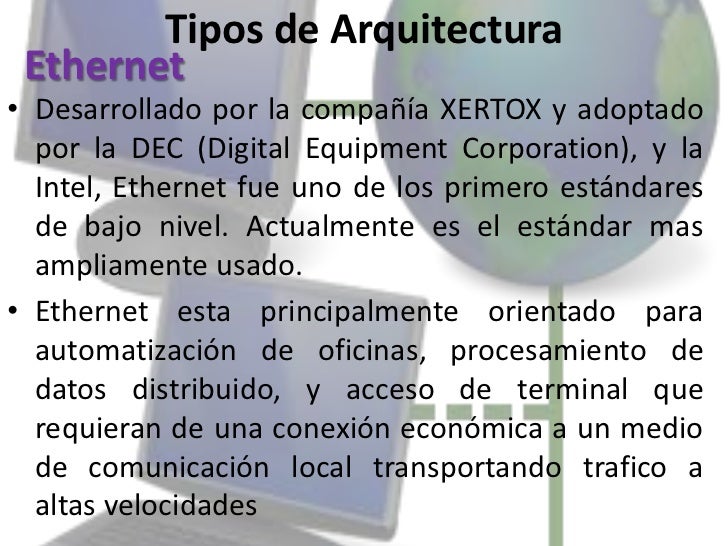

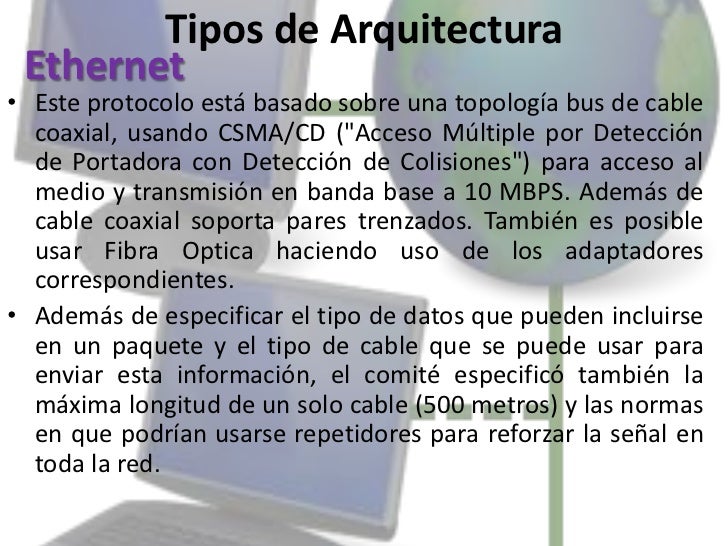

Desarrollado por la compañía XERTOX y adoptado por la DEC (Digital EquipmentCorporation), y la Intel, Ethernet fue uno de los primero estándares de bajo nivel. Actualmente es el estándar mas ampliamente usado.Ethernet esta principalmente orientado para automatización de oficinas, procesamiento de datos distribuido, y acceso de terminal que requieran de una conexión económica a un medio de comunicación local transportando trafico a altas velocidades.  Tipos de ArquitecturaEthernetEste protocolo está basado sobre una topología bus de cable coaxial, usando CSMA/CD ("Acceso Múltiple por Detección de Portadora con Detección de Colisiones") para acceso al medio y transmisión en banda base a 10 MBPS. Además de cable coaxial soporta pares trenzados. También es posible usar Fibra Optica haciendo uso de los adaptadores correspondientes.Además de especificar el tipo de datos que pueden incluirse en un paquete y el tipo de cable que se puede usar para enviar esta información, el comité especificó también la máxima longitud de un solo cable (500 metros) y las normas en que podrían usarse repetidores para reforzar la señal en toda la red.

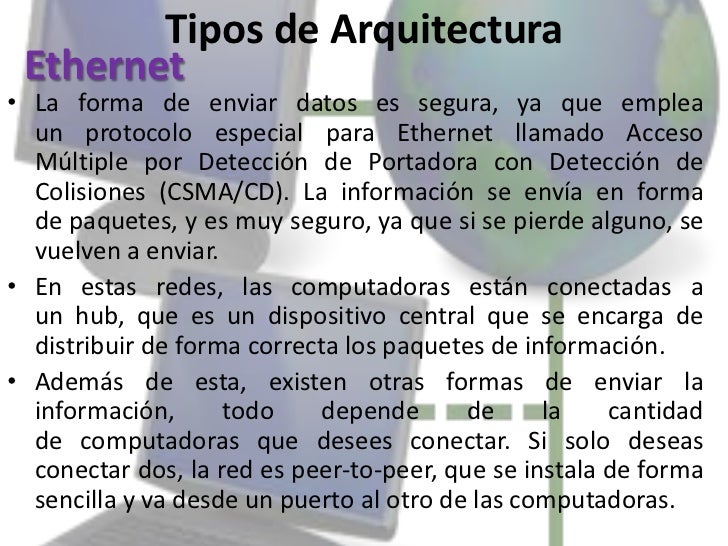

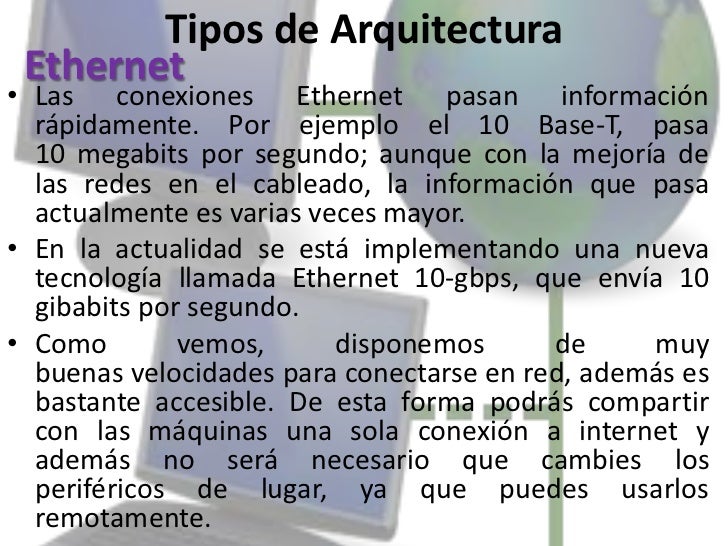

  Tipos de ArquitecturaEthernetCon este tipo de redes, se podrá intercambiar información entre computadoras y manejar completamente una computadora desde la otra. Además se podrá compartir el acceso a internet.Las especificaciones de Ethernet describen como los datos pueden ser enviados entre computadoras en una proximidad física en lo que es llamado red de área local: LAN. Para ser una parte de ésta LAN, cada computadora necesita una interface de red - que "empaqueta" los datos para que "viajen" a través de la red - y un punto de conexión, o puerto, para el cableado especial que conecta todas las PCs.Éste puerto, creado en la placa madre o una tarjeta interface de red, envía los datos a la red y recibe la información enviada desde otras computadoras a la red. Tipos de ArquitecturaEthernetLa forma de enviar datos es segura, ya que emplea un protocolo especial para Ethernet llamado Acceso Múltiple por Detección de Portadora con Detección de Colisiones (CSMA/CD). La información se envía en forma de paquetes, y es muy seguro, ya que si se pierde alguno, se vuelven a enviar.En estas redes, las computadoras están conectadas a un hub, que es un dispositivo central que se encarga de distribuir de forma correcta los paquetes de información.Además de esta, existen otras formas de enviar la información, todo depende de la cantidad de computadoras que desees conectar. Si solo deseas conectar dos, la red es peer-to-peer, que se instala de forma sencilla y va desde un puerto al otro de las computadoras. Tipos de ArquitecturaEthernetLas conexiones Ethernet pasan información rápidamente. Por ejemplo el 10 Base-T,  pasa 10 megabits por segundo; aunque con la mejoría de las redes en el cableado, la información que pasa actualmente es varias veces mayor.En la actualidad se está implementando una nueva tecnología llamada Ethernet 10-gbps, que envía 10 gibabits por segundo.Como vemos, disponemos de muy buenas velocidades para conectarse en red, además es bastante accesible. De esta forma podrás compartir con las máquinas una sola conexión a internet y además no será necesario que cambies los periféricos de lugar, ya que puedes usarlos remotamenteFunciones De EthernetEn caso de alguna interferencia durante la transmisión, las tramas son enviadas nuevamente cuando el medio esté disponible. Para recibir los datos, cada estación reconoce su propia dirección y acepta las tramas con esa dirección mientras ignora las demás.El tamaño de trama permitido sin incluir el preámbulo puede ser desde 64 a 1518 octetos. Las tramas fuera de este rango son consideradas invalidas.

Token Ring

es una arquitectura de red desarrollada por IBM en los años 1970 con topología física en anillo y técnica de acceso de paso de testigo, usando un frame de 3 bytes llamado token que viaja alrededor del anillo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la popularización de Ethernet; actualmente no es empleada en diseños de redes.

El estándar IEEE 802.5

El IEEE 802.5 es un estándar por el Institute of Electrical and Electronics Engineers (IEEE), y define una red de área localLAN en configuración de anillo (Ring), con método de paso de testigo (Token) como control de acceso al medio. La velocidad de su estándar es de 4 o 16 Mbps cuando es implementado sobre cables de hilos de cobre, existen implementaciones de mayor velocidad tanto sobre hilos de cobre CDDI como sobre fibra óptica FDDI la cual llega a los 100 Mbps y 200 km de extensión.

El diseño de una red de Token Ring fue atribuido a E. E. Newhall en el año 1969. IBM publicó por primera vez su topología de Token Ring en marzo de 1982, cuando esta compañía presentó los papeles para el proyecto 802 del IEEE. IBM anunció un producto Token Ring en 1984, y en 1985 éste llegó a ser un estándar de ANSI/IEEE.

Es casi idéntica y totalmente compatible con la red del token ring de IBM. De hecho, la especificación de IEEE 802.5 fue modelada después del token ring, y continúa a la sombra ésta. Además, el token ring de la IBM especifica una estrella, con todas las estaciones del extremo unidas a un dispositivo al que se le llama "unidad del acceso multiestación" (MSAU). En contraste, IEEE 802.5 no especifica una topología, aunque virtualmente todo el IEEE 802.5 puesto en práctica se basa en una estrella, y tampoco especifica un tipo de medios, mientras que las redes del token ring de la IBM utilizan el tamaño del campo de información de encaminamiento.

El IEEE 802.5 soporta dos tipos de frames básicos: tokens y frames de comandos y de datos. El Token es una trama que circula por el anillo en su único sentido de circulación. Cuando una estación desea transmitir y el Token pasa por ella, lo toma. Éste sólo puede permanecer en su poder un tiempo determinado (10 ms). Tienen una longitud de 3 bytes y consiste en un delimitador de inicio, un byte de control de acceso y un delimitador de fin. En cuanto a los Frames de comandos y de datos pueden variar en tamaño, dependiendo del tamaño del campo de información. Los frames de datos tienen información para protocolos mayores, mientras que los frames de comandos contienen información de control.
